Crayon spiral
Je voulais trouver une manière de mettre en valeur les couches de matière générées par l'impression 3D FDM plutôt que de subir cette caractéristique. Je trouve que ce "défaut" peut en réalité donner une vraie valeur esthétique à l'objet, lui offrant un aspect radicalement différent des procédés d'injection plastique standard, souvent synonymes de production de masse.
La solution la plus évidente a été d'exagérer l'épaisseur et la largeur des couches pour les rendre plus visibles, plus massives et assumées.
La Démarche
L'idée est de faire de la contrainte technique une signature visuelle. Cependant, pousser la machine dans ses retranchements demande quelques ajustements. Après une multitude de tests, il s'avère que pour imprimer en très grosses couches (au minimum 1 mm d'épaisseur) avec une buse standard de 0,4 mm, il est impératif de respecter un ratio d'environ 2/5 entre l'épaisseur et la largeur de la couche.
En effet, c'est avec ce ratio que j'ai obtenu la meilleur qualité de pièce car il évite l'effondrement de la pièce au fur et à mesure de l'impression. Sans ce ratio, l'écart entre la pièce et la buse devient de plus en plus grand, ce qui se traduit par une extrusion instable et des couches en "vaguelettes". Ainsi, pour imprimer une pièce avec 1 mm d'épaisseur de couche, il faut imposer une largeur de 2,5 mm minimum.
L'impression de petites pièces ou de détails fins devient alors très difficile avec cette largeur. Pour contrer ce souci et stabiliser le processus, la solution technique a finalement été matérielle : opter pour une buse plus grosse. Actuellement pour ce genre d'impression, j'utilise une buse de 1,4mm de diamètre. Avec celle-ci j'arrive à imprimer des couches de 1mm d'épaisseur avec une largeur de 1,7mm voir un peu moins sans soucis d'effondrement.
Le crayon

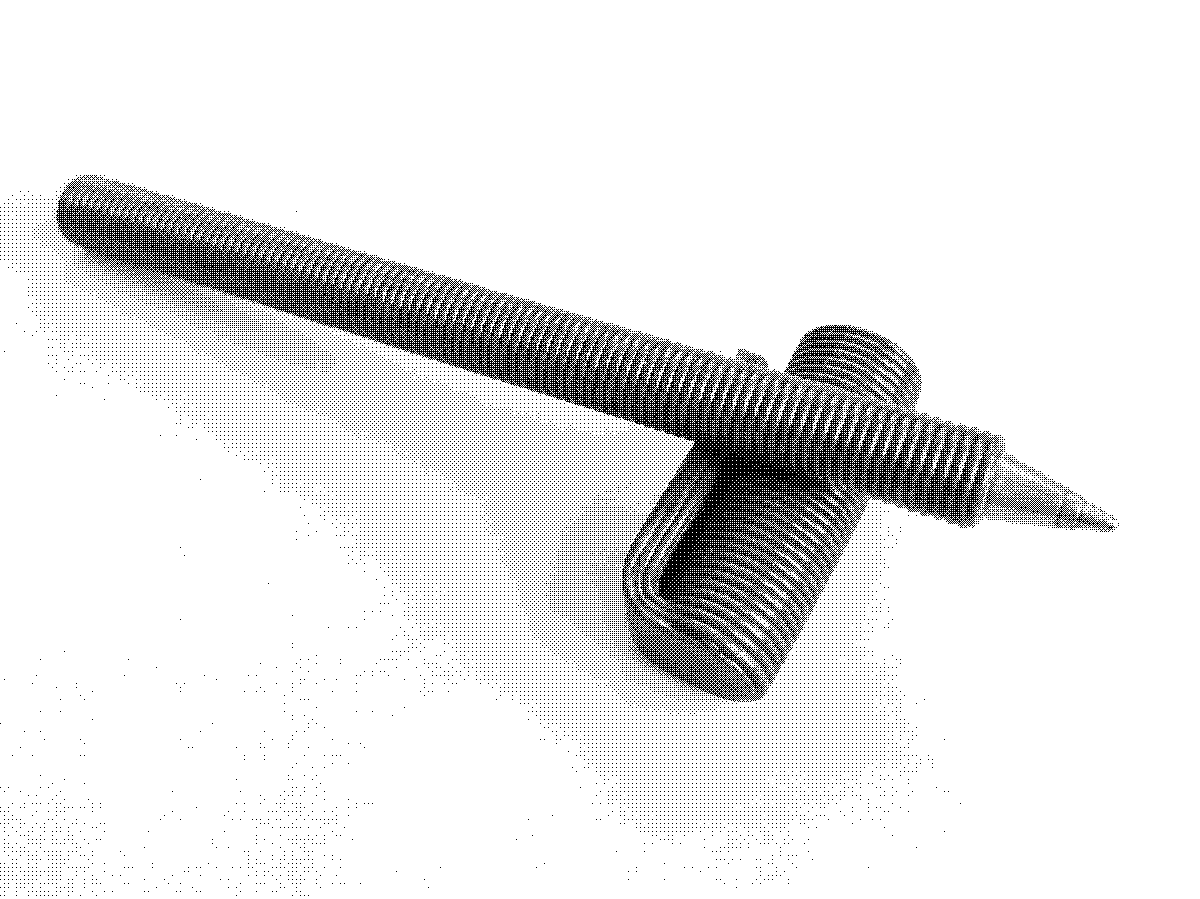

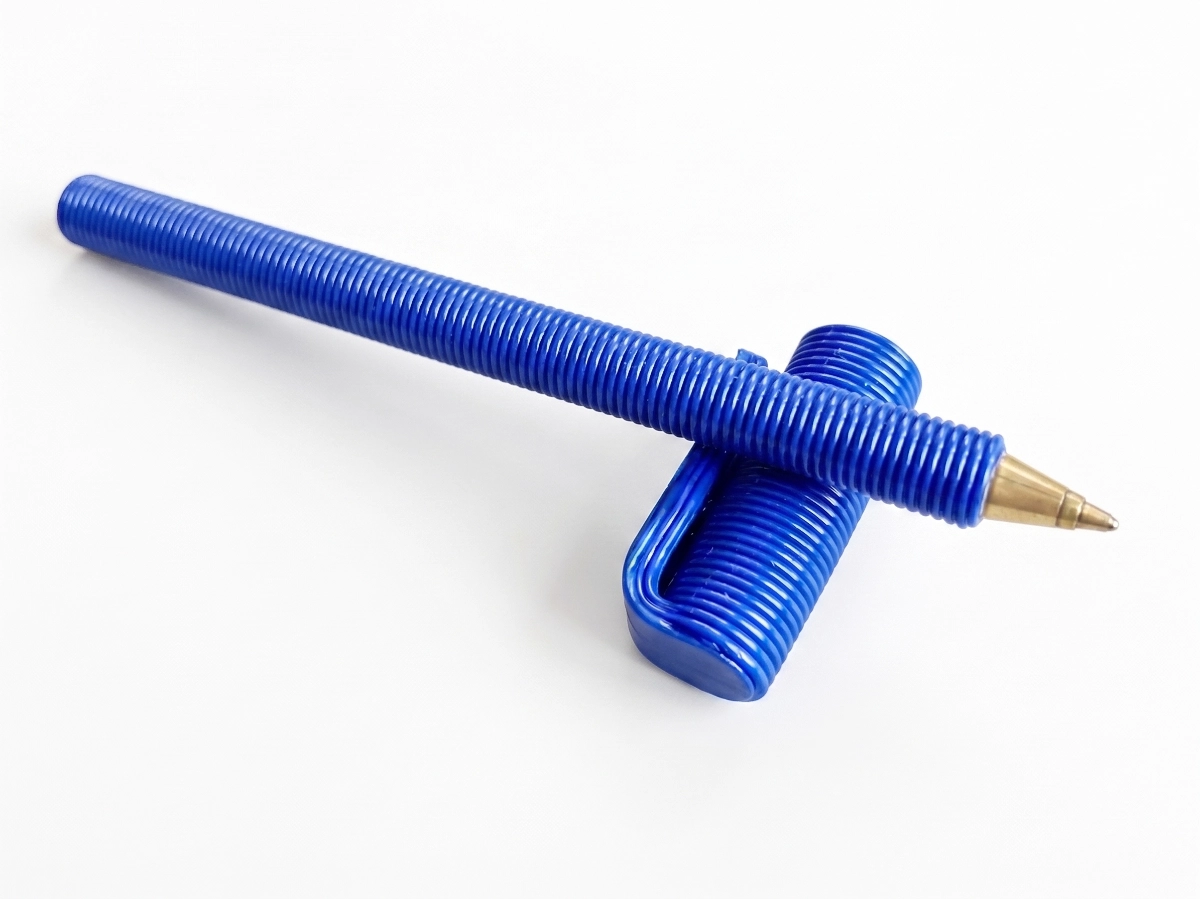

Pour imprimer ce crayon, j'ai donc opté pour des couches de 1mm d'épaisseur et de 2mm de largeur. Ce ratio me permet d'avoir un diamètre de crayon intéressant pour la prise en main tout en utilisant une mine de BIC Cristal bon marché, facile à installer et agréable à utiliser.

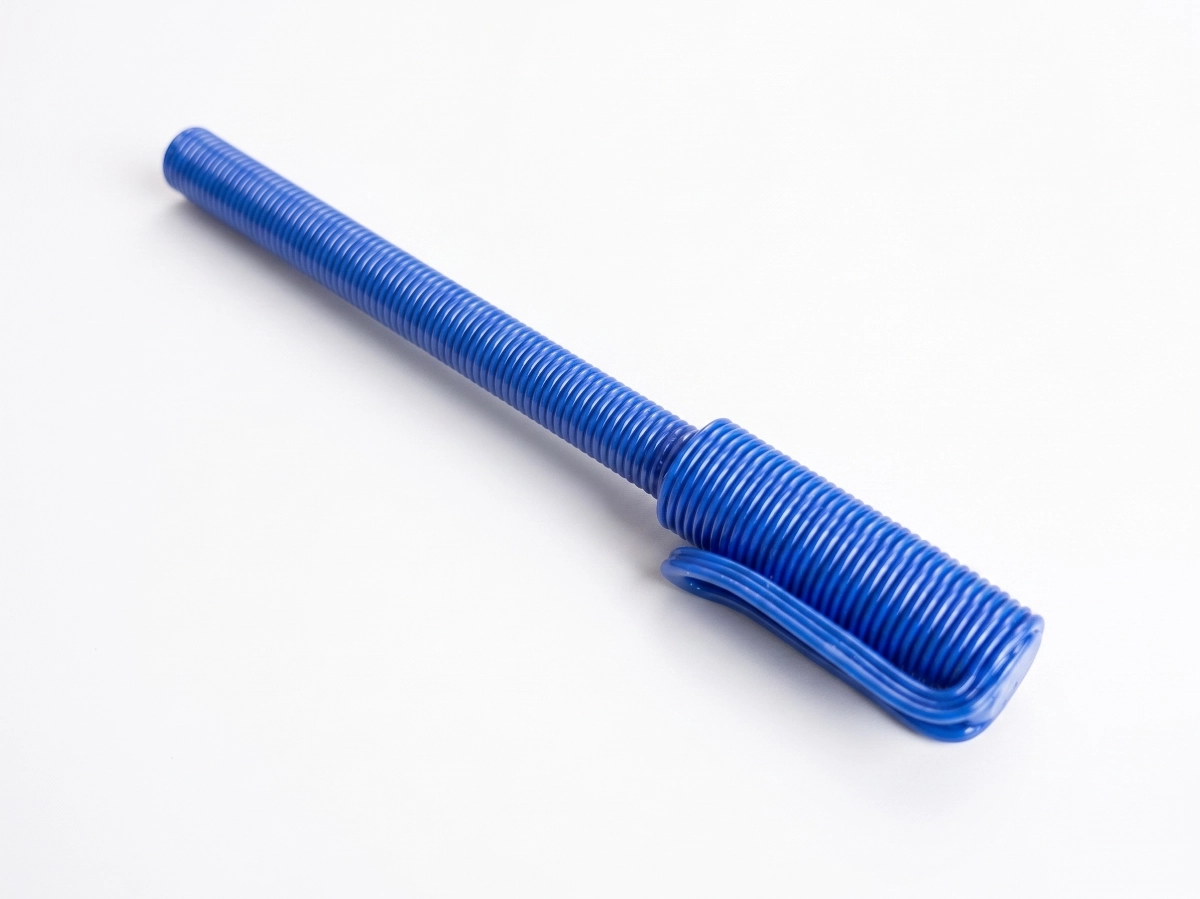

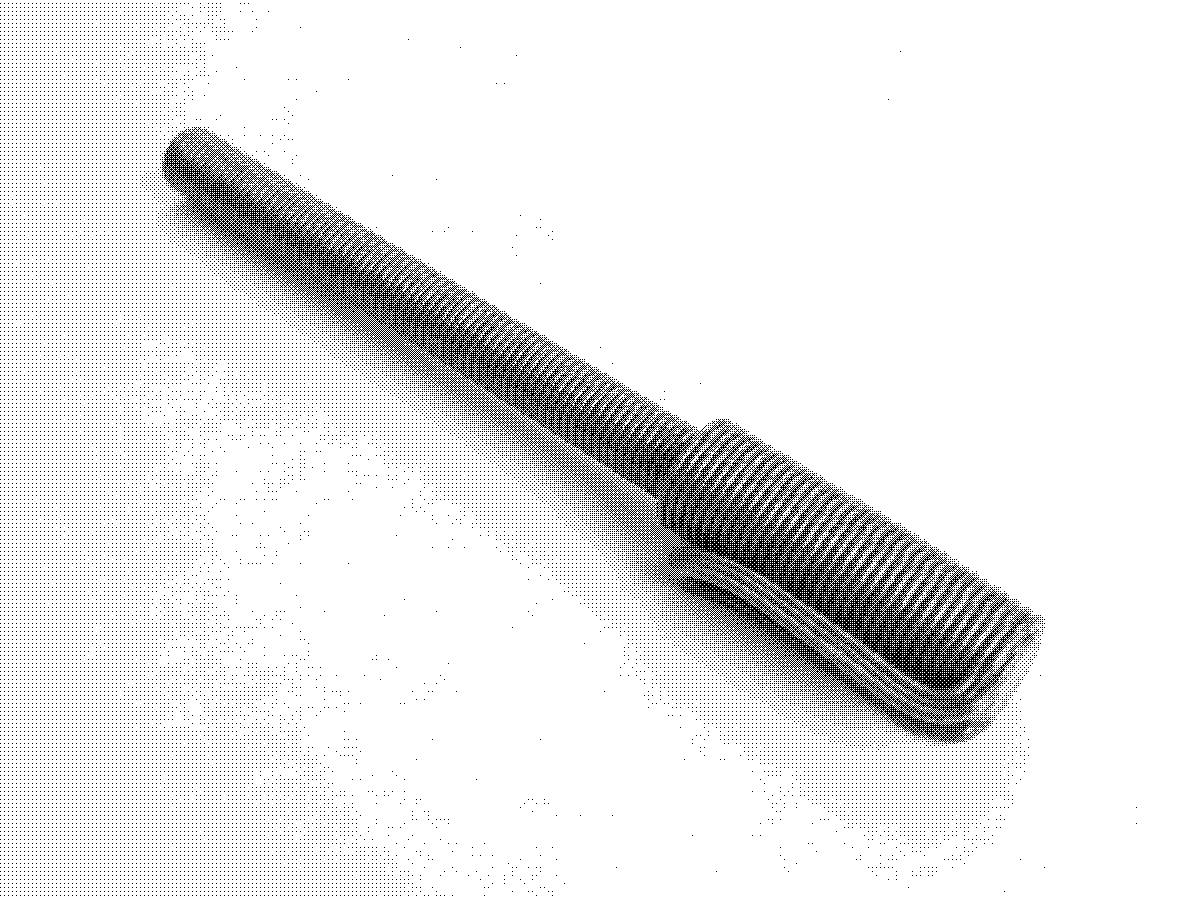

Le petit plus de ce crayon est le détournement de ces couches épaisses en pas de vis pour maintenir le bouchon. Bien que le bouchon paraisse un simple cyclindre, il est en réalité légèrement conique. Cette forme permet d'engager le bouchon sur 25mm environ puis de le visser sur le corps du crayon. Ce vissage fonctionne des deux côtés du crayon.

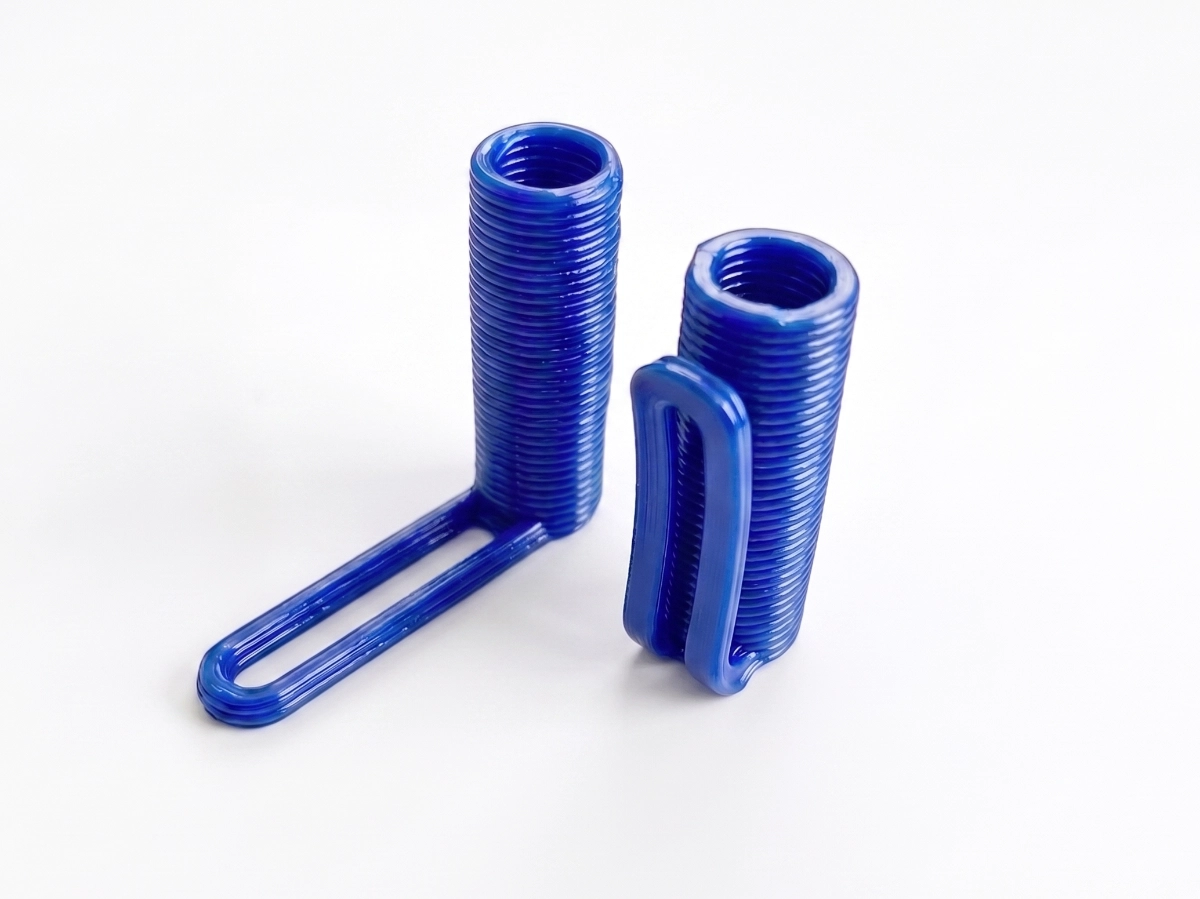

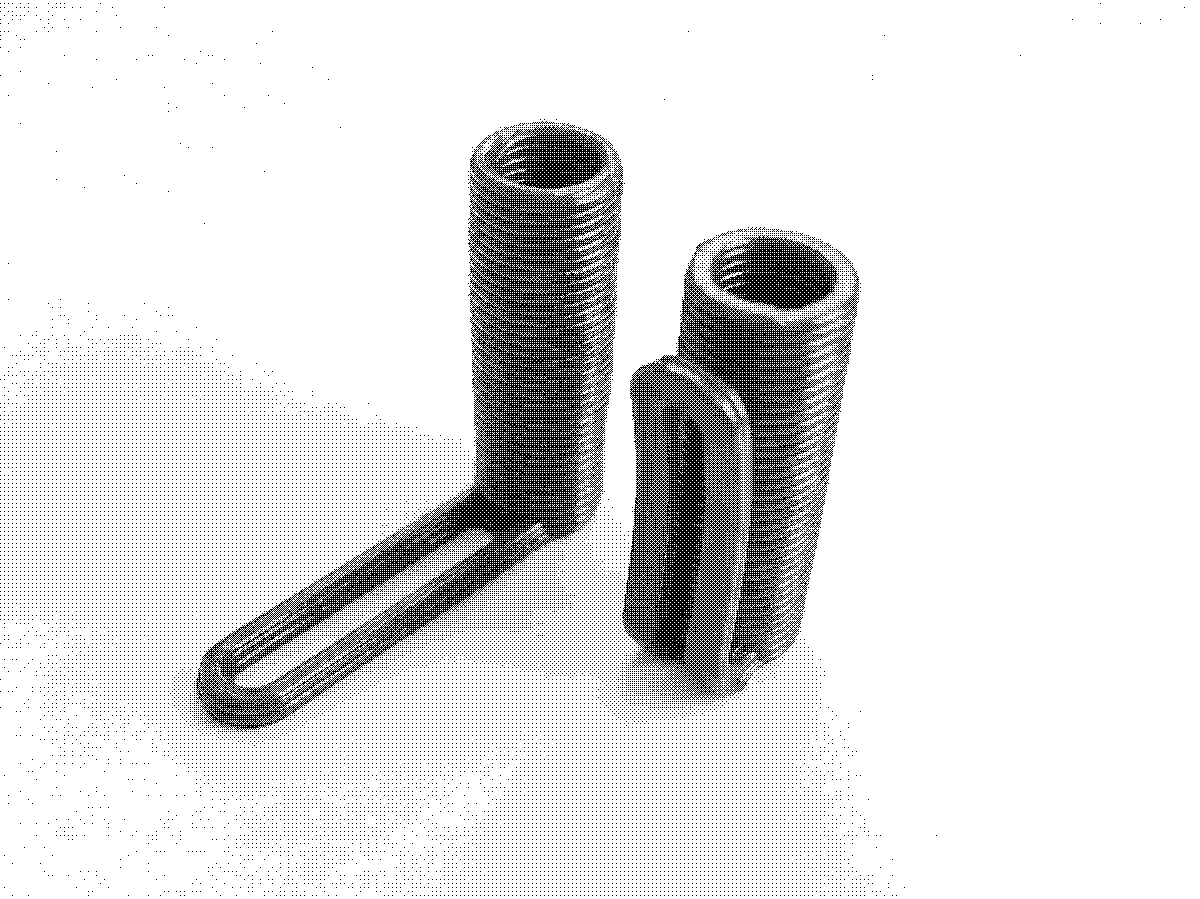

Aussi, j'ai cherché une manière élégante d'avoir un clip solide sur le bouchon en gardant la contrainte des couches épaisses. J'ai donc opté pour l'impression à plat d'une boucle que j'ai ensuite thermoformée dans sa forme finale avec mon fer à souder à air chaud.
Matériaux Utilisés
- PLA Francofil Bleu (RAL 5002)
- Mine BIC Cristal
