Enrouleur chargeur IKEA SJÖSS 20W

Inspiré du modèle "Brick Buddy" de Vega3Dprinting (conçu pour Apple), ce projet adapte le concept d'enrouleur compact au chargeur IKEA SJÖSS 20W USB-C et aux câbles tressés LILLHULT ou RUNDHULT (1,5 m). Ce combo IKEA offre un excellent rapport qualité/prix et reste facile à se procurer partout dans le monde.

Le bloc d'alimentation se fixe directement dans la pièce imprimée par friction (friction fit).

Double configuration : Utilisation & Rangement

La pièce propose deux positions selon les besoins :

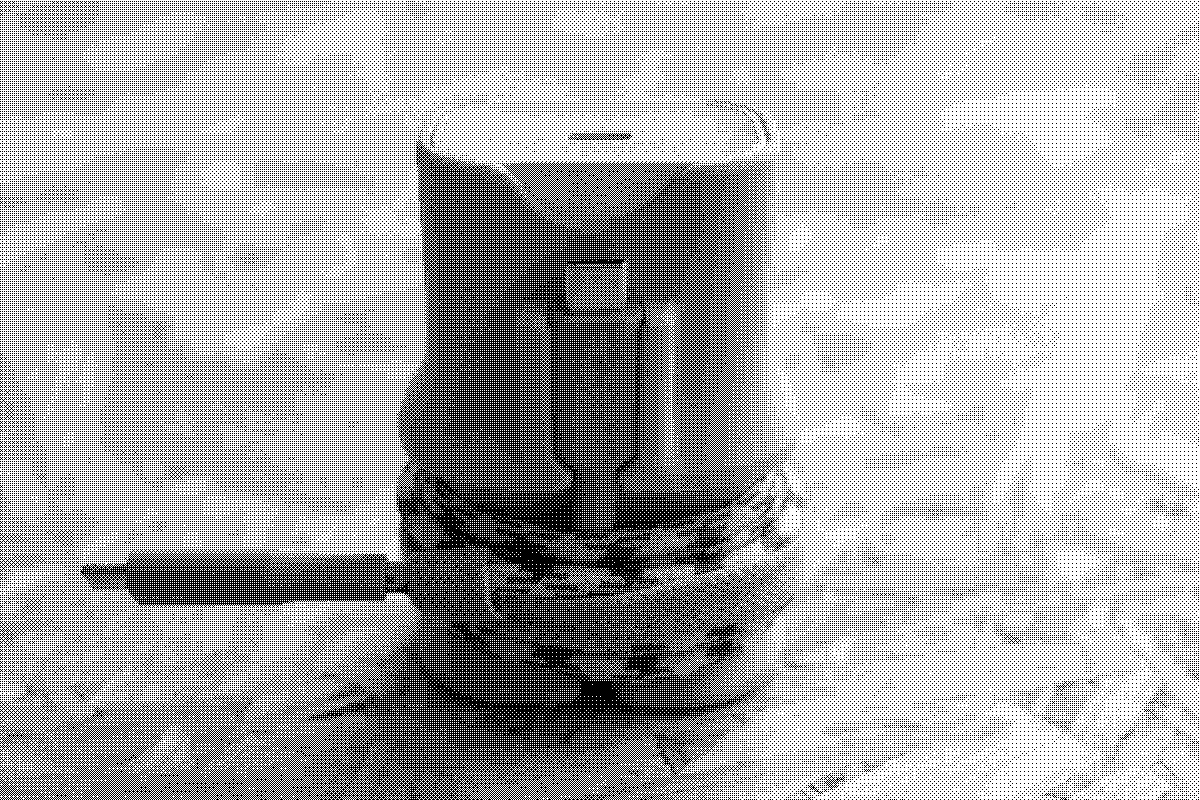

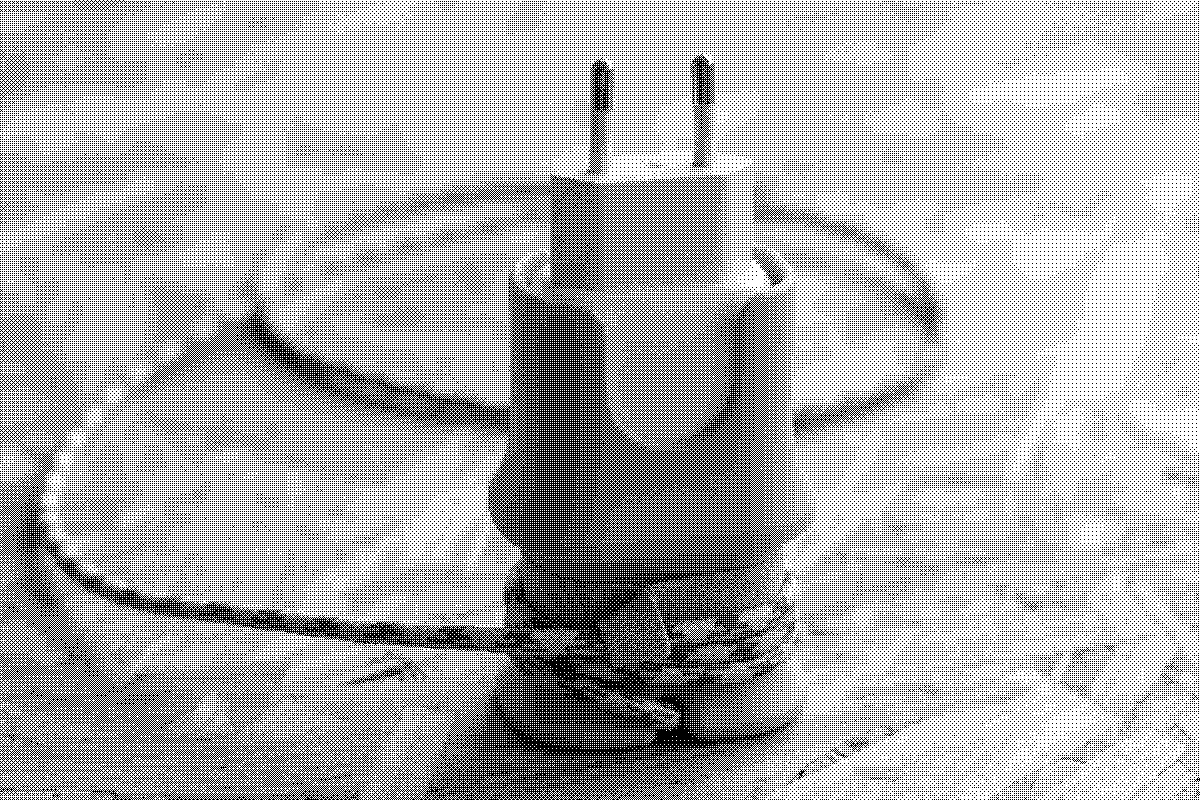

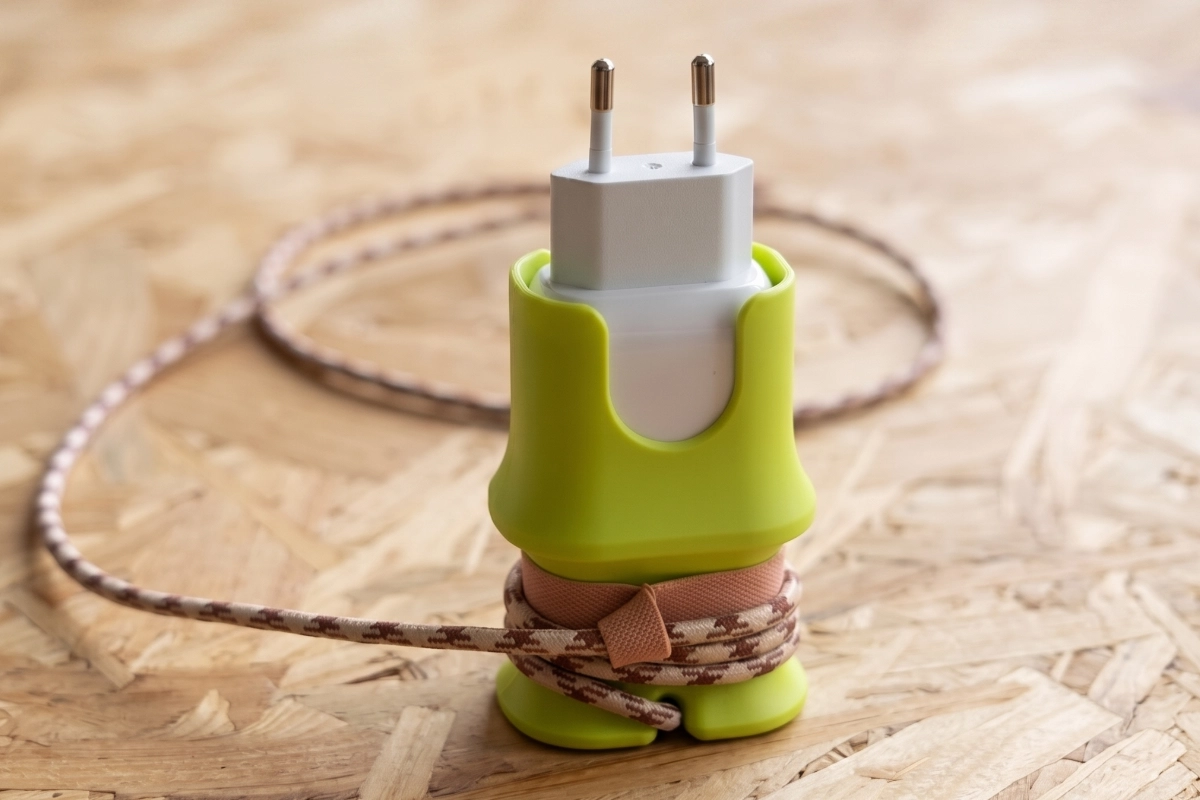

Mode Utilisation (Prise sortie) : Le chargeur se branche au mur tout en gardant le surplus de câble enroulé. Le port USB-C reste accessible et protégé des chocs par les parois.

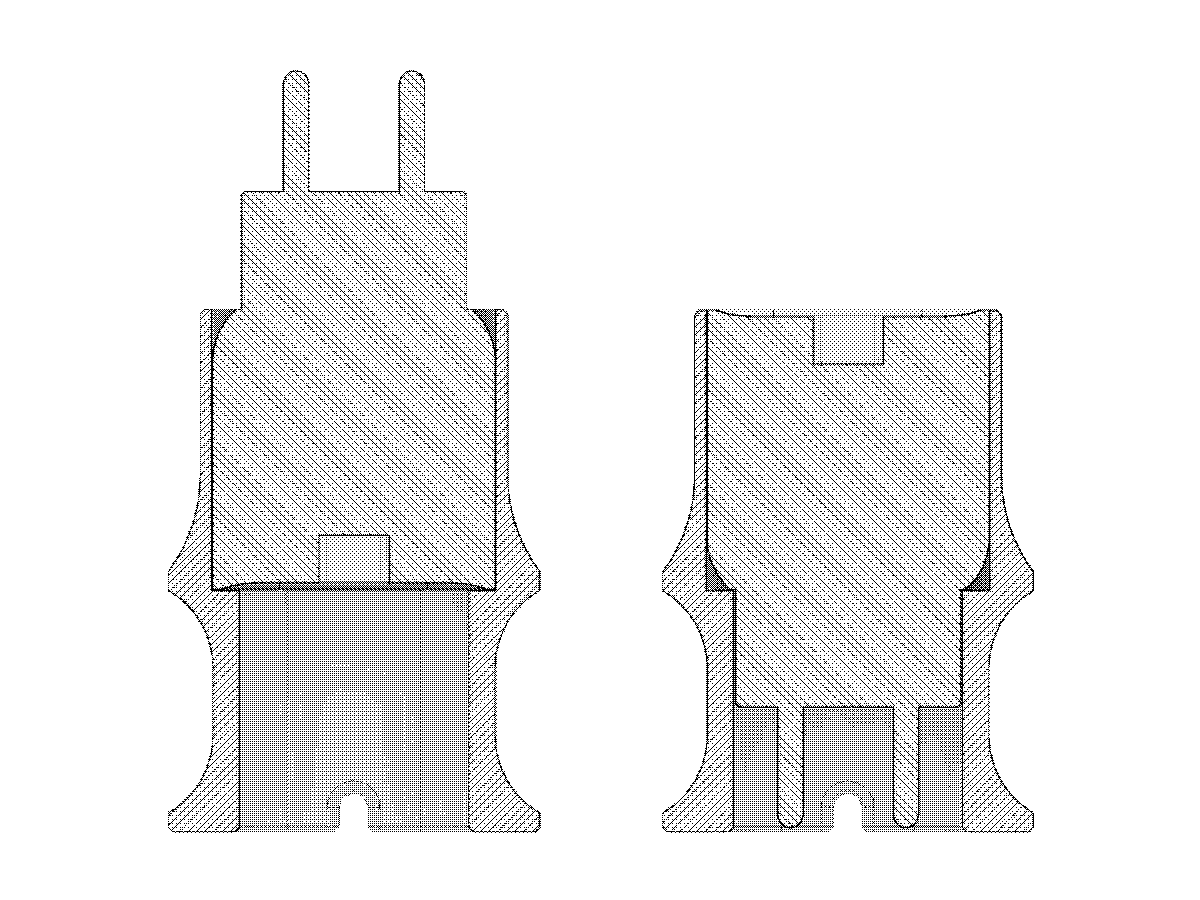

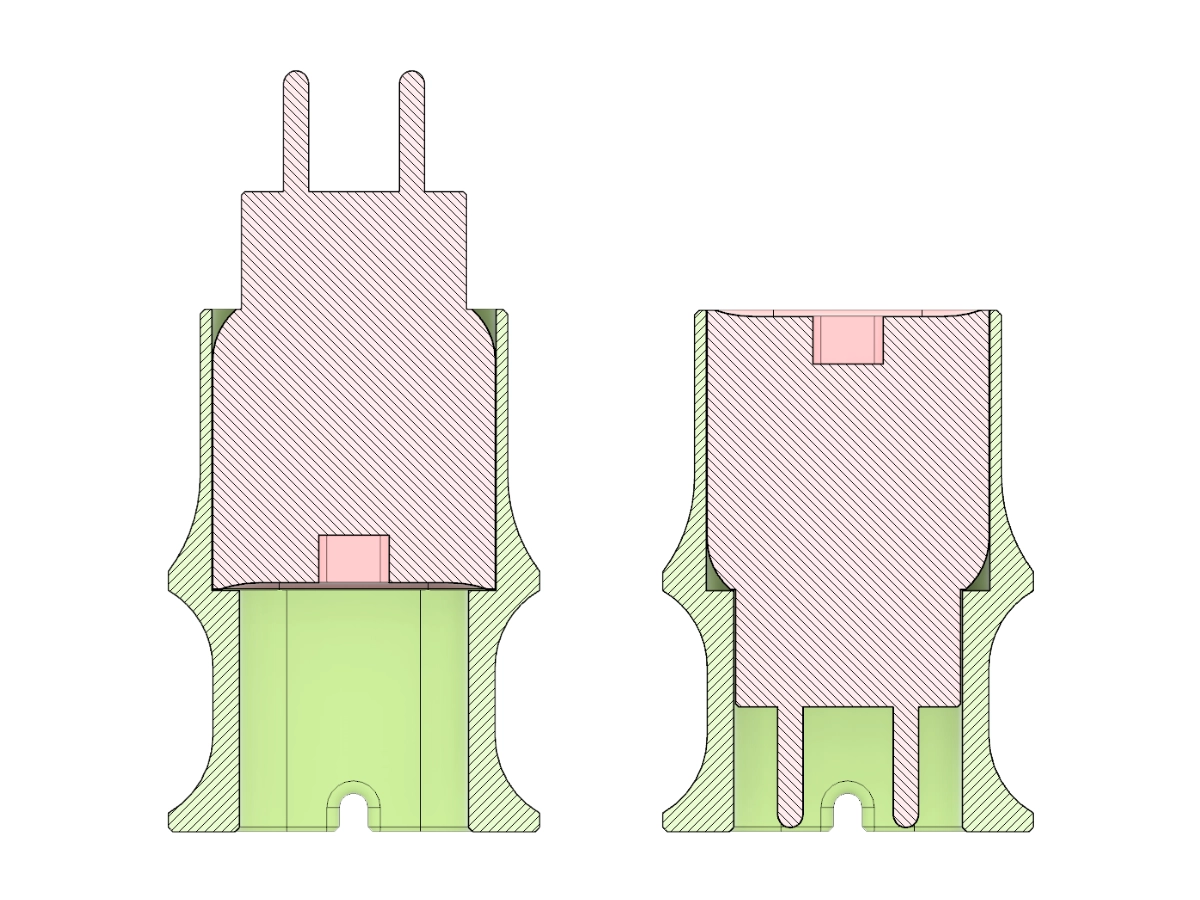

Mode Rangement (Prise rentrée) : Les broches se glissent à l'intérieur de la bobine pour le transport. Le bloc devient ultra-compact et ne risque plus de rayer d'autres objets dans un sac.

Astuce : L'attache élastique d'origine du câble IKEA permet de verrouiller l'ensemble une fois enroulé.

Conception et Impression 3D

Ajustement précis : Conçu pour le bloc européen IKEA SJÖSS 20W (Prise Type E). Compatibilité théorique avec le Type A (US/Japon) mais non testée.

Optimisé pour 1,5 m : La bobine est dimensionnée spécifiquement pour l'épaisseur des câbles tressés Lillhult et Rundhult.

Impression sans supports : La géométrie élimine le besoin de supports. Les ponts (bridging) se gèrent facilement avec les paramètres standards d'un trancheur.
